Описание

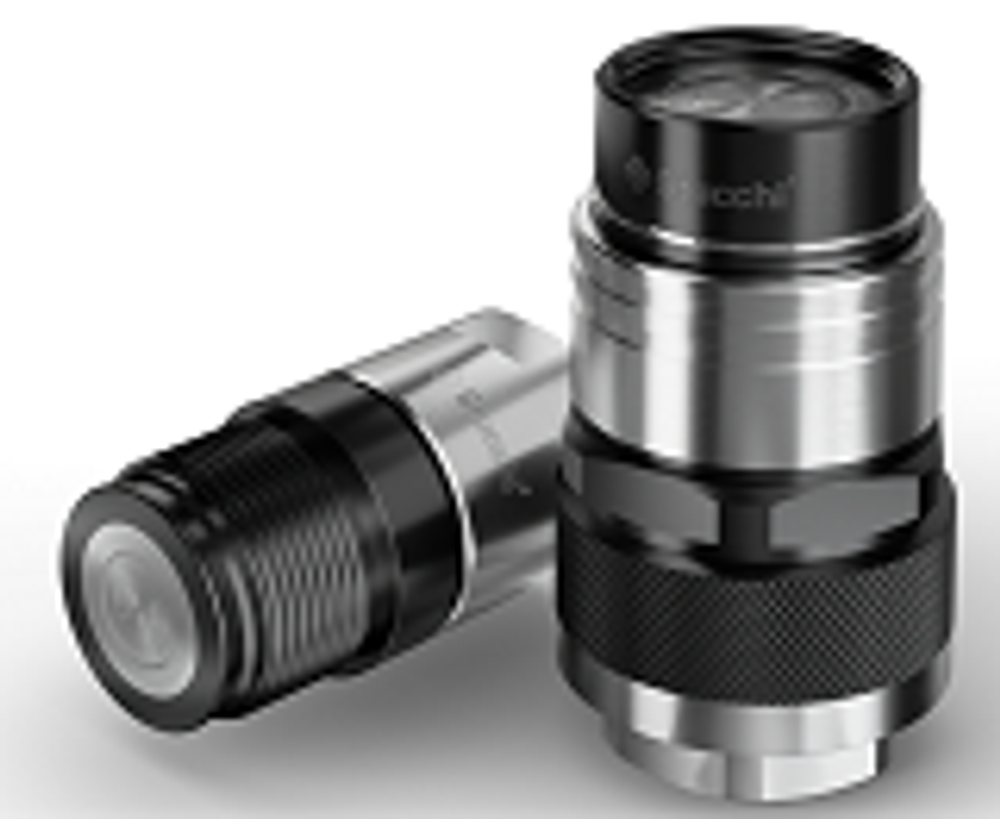

Серия БРС Flat Face с резьбовым соединением «VP-P» - это техническое решение для большинства отраслей гидравлики.
Резьбовое соединение исключает преждевременный износ и «отвердение» связанное с механически запираемым шариковым элементом. Это делает серию «VP-P» подходящей для систем с высоким пульсирующим давлением. Структура тройного клапана позволяет безопасно подключаться к системе даже при высоком остаточном давлении и в то же время исключать внешние утечки жидкости в процессе подключения/отключения. Кольцо безопасности встроенное в БРС предотвращает случайное отключение, делая серию « VP-P» идеальной в наиболее экстремальных рабочих условиях, при возникновении сильной вибрации или деформаций.
Преимущества:
Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.
Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.
Специальные размеры серии VP-P испытаны на огнестойкость и имеют сертификат Регистра Ллойда в соответствии с API 16D и директивой № 36 EUB.
Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.
Минимальное попадание воздуха при соединении.
Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе
Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.
Предохранительное кольцо предотвращает случайное отсоединение.
Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.
Высокая сопротивляемость скачкам давления.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба + предохранительное кольцо
Рабочее давление: до 600 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 750л./мин.
Уплотнения: NBR
Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | A, мм | B | C | C | D | E | F | G | I | ID ISO | P | T | А | вес, кг | размер резьбы | резьба | Часть |
| 807300012 | Stucchi | 1 | - | 46,0 | 46 | - | M45x3 | 98,0 | 202,5 | 49,8 | 3/4" | - | - | 1 | 0,91 | VP17P 1 BSP | BSP | Розетка |
Характеристики
Размер B
-
Размер D (мм) для БРС
-
Вес без упаковки, кг
0,91
Порядковый номер таблицы
Розетка
Размер F
98,0
Размер E
M45x3
Размер I
49,8
Длина БРС в сборе
202,5
Размер C, мм
46,0
Размер БРС
3/4"
Размер A БРС Справочник
1
Резьба
BSP
Размер резьбы
VP17P 1 BSP
Размер C фитинги Powermaster
46
Размер T резьбовые БРС
-
Размер P
-
Размер A многоразовые фитинги Pix
1
