Описание

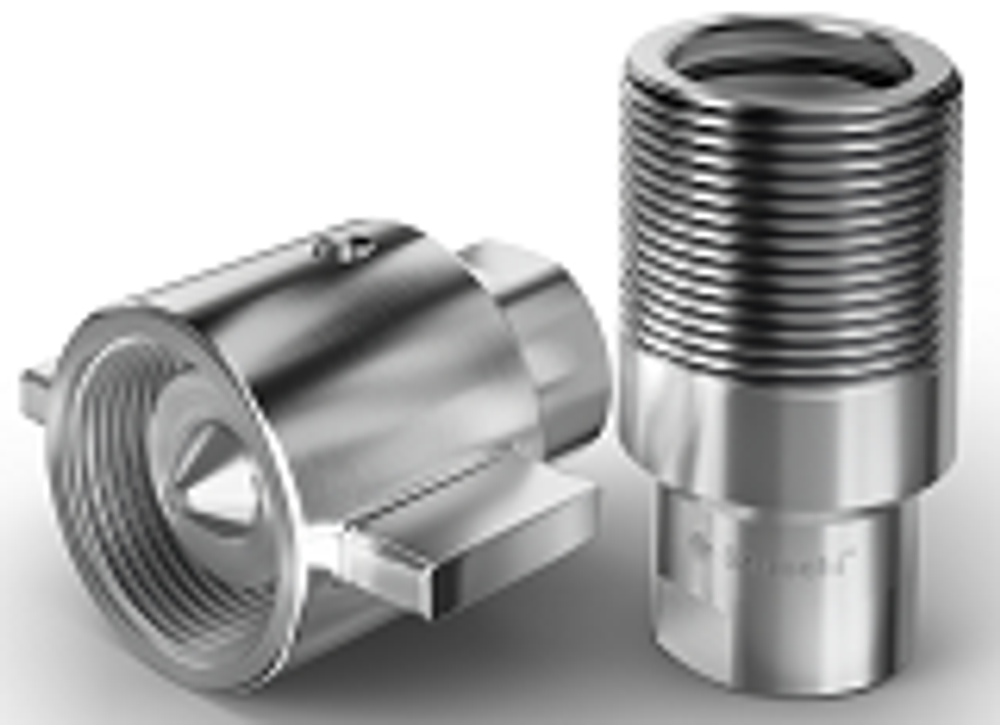

Серия БРС «VOF» - это резьбовые соединения с тарельчатым клапаном. БРС изготавливаются из высокопрочной углеродистой стали с хромированием. Благодаря специально разработанной внутренней форме БРС серии «VOF» устойчивы к перепадам давления и предназначены для использования в системах с высокими импульсными нагрузками. БРС серии «VOF» прошли тесты на 500000 циклов (в соединенном виде). Соединения этой серии испытаны на огнестойкость и имеют сертификат Регистра Ллойда (Lloyd) согласно API 16D и директиве № 36 EUB.
Взаимозаменяемы с аналогичынми соединениями своего класса.
Преимущества:
Подсоединение при остаточном давлении в контуре допускается только в одну сторону.
Есть контрольное отверстие для проверки полного подключения соединения.
Сертификат Регистра Ллойда соглано API 16D и директиве № 36 EUB.
Грань под ключ на корпусах изделий предназначена для облегчения процесса сборки соединения.
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений.
Стопор из высокопрочной углеродистой стали.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Высокая сопротивляемость ударам давления.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 345 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 1100л./мин.
Уплотнения: NBR
Сферы применения: нефтегазовая промышленность, землеройно-транспортное оборудование
Характеристики
| Артикул | Бренд | B | D | E | F | G | H | ID ISO | N | T | А | вес, кг | М | резьба | Часть |
| 811201008 | Stucchi | 76,2 | - | 4-4 | 179,0 | 255,2 | 82,6 | 2" | - | - | 2 | 6,04 | 101,6 | NPT | Розетка |
Характеристики
Размер M фитинги Каст
101,6
Размер B
76,2
Размер D (мм) для БРС
-
Вес без упаковки, кг
6,04
Порядковый номер таблицы
Розетка
Размер F
179,0
Размер E
4-4
Длина БРС в сборе
255,2
Размер БРС
2"
Размер H для БРС
82,6
Размер A БРС Справочник
2
Резьба
NPT
Размер T резьбовые БРС
-
Размер N
-
