Описание

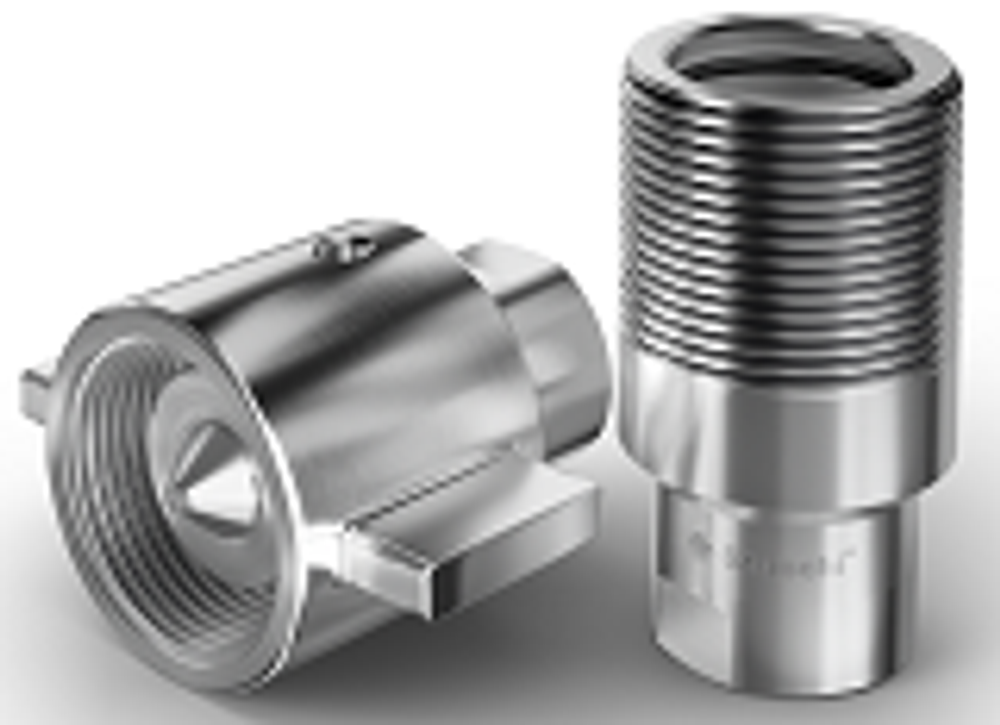

Серия БРС «VOF» - это резьбовые соединения с тарельчатым клапаном. БРС изготавливаются из высокопрочной углеродистой стали с хромированием. Благодаря специально разработанной внутренней форме БРС серии «VOF» устойчивы к перепадам давления и предназначены для использования в системах с высокими импульсными нагрузками. БРС серии «VOF» прошли тесты на 500000 циклов (в соединенном виде). Соединения этой серии испытаны на огнестойкость и имеют сертификат Регистра Ллойда (Lloyd) согласно API 16D и директиве № 36 EUB.
Взаимозаменяемы с аналогичынми соединениями своего класса.
Преимущества:
Подсоединение при остаточном давлении в контуре допускается только в одну сторону.
Есть контрольное отверстие для проверки полного подключения соединения.
Сертификат Регистра Ллойда соглано API 16D и директиве № 36 EUB.
Грань под ключ на корпусах изделий предназначена для облегчения процесса сборки соединения.
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений.
Стопор из высокопрочной углеродистой стали.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Высокая сопротивляемость ударам давления.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 345 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 1100л./мин.
Уплотнения: NBR
Сферы применения: нефтегазовая промышленность, землеройно-транспортное оборудование
Характеристики
| Артикул | Бренд | B | D | E | F | G | H | ID ISO | N | T | А | вес, кг | М | резьба | Часть |
| 811201000 | Stucchi | 41,3 | - | 2 1/4-6 | 105,8 | 152,9 | 45,0 | 1" | - | - | 1 | 1,19 | 57,2 | NPT | Розетка |
Характеристики
Размер M фитинги Каст
57,2
Размер B
41,3
Размер D (мм) для БРС
-
Вес без упаковки, кг
1,19
Порядковый номер таблицы
Розетка
Размер F
105,8
Размер E
2 1/4-6
Длина БРС в сборе
152,9
Размер БРС
1"
Размер H для БРС
45,0
Размер A БРС Справочник
1
Резьба
NPT
Размер T резьбовые БРС
-
Размер N
-
