Описание

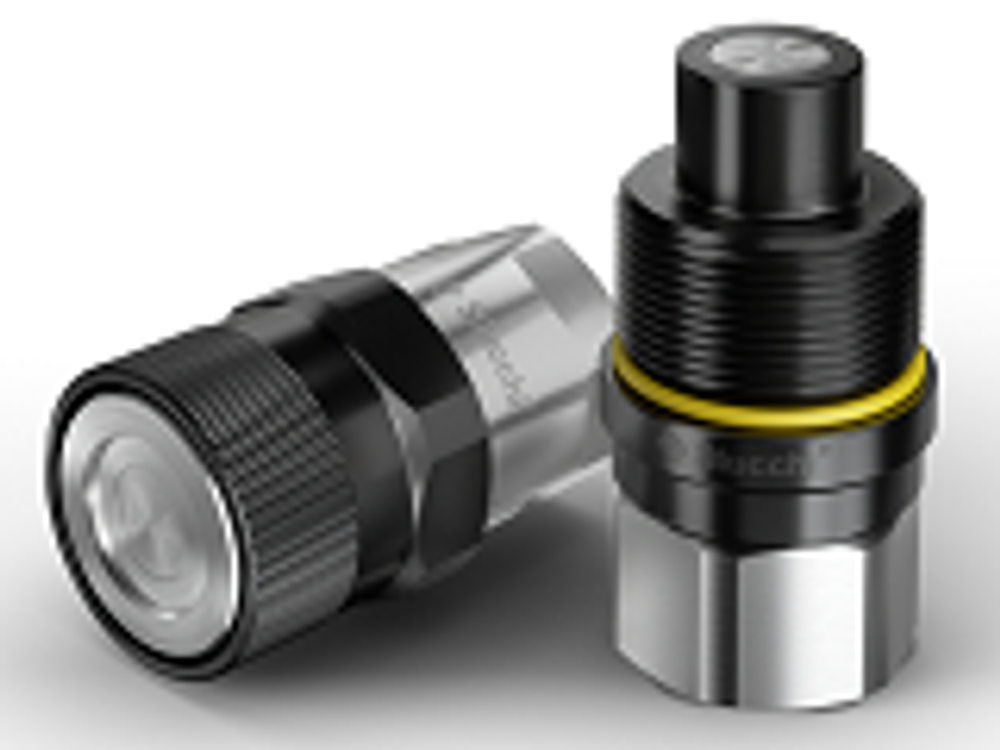

VEP-P - серия БРС Flat Face с резьбовым соединением - разработка Stucchi для применения в гидравлике при высоком рабочем давлении и необходимости соединения БРС при остаточном рабочем давлении в системе. Резьбовое соединение исключает преждевременный износ или «отвердение», свойственное БРС с шариковым запорным элементом при использовании в высоко-пульсирующих системах. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении, и в то же время, исключать внешние утечки жидкости в процессе подключения/отключения.
Преимущества:
Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.
Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.
Специальные размеры серии VEP-P испытаны на огнестойкость и имеют сертификат Регистра Ллойда в соответствии с API 16D и директивой № 36 EUB.
Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.
Минимальное попадание воздуха при соединении.
Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе
Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.
Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.
Высокая сопротивляемость скачкам давления.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 600 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 1000 л./мин.
Уплотнения: NBR
Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Видео-демонстрация
Характеристики
| Артикул | Бренд | B | C | D | E | F | G | ID ISO | N | Q | T | А | вес, кг | М | размер резьбы | резьба | Часть |
| 807200012 | Stucchi | - | 46,0 | - | 58,8 | 99,7 | 190,5 | 3/4" | M50x3 | 55,0 | - | 1 | 1,12 | 54,8 | VEP17P 1 BSP | BSP | Розетка |
Характеристики
Размер M фитинги Каст
54,8
Размер B
-
Размер D (мм) для БРС
-
Вес без упаковки, кг
1,12
Порядковый номер таблицы
Розетка
Размер F
99,7
Размер E
58,8
Длина БРС в сборе
190,5
Размер C, мм
46,0
Размер БРС
3/4"
Размер A БРС Справочник
1
Резьба
BSP
Размер резьбы
VEP17P 1 BSP
Размер T резьбовые БРС
-
Размер Q
55,0
Размер N
M50x3
