Описание

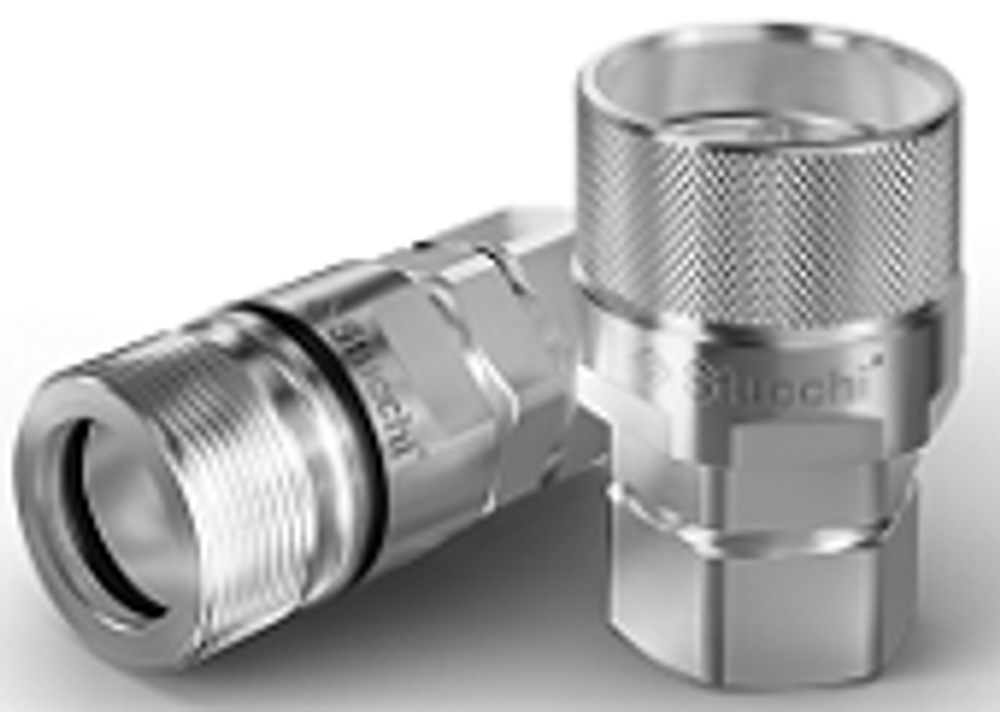

БРС серии «VD» выполнены из углеродистой стали с высокотемпературной обработкой и последующей оцинковкой, они взаимозаменяемы с однотипными соединениями своего класса на рынке оборудования. Дизайн добавляет особую надежность резьбового соединения к конструкции БРС. Это делает серию VD подходящей для использования в системах с пульсирующим давлением.
Подсоединение разрешается при остаточном давлении только с одной стороны соединения (макс. 100 бар на одну сторону).
Преимущества:
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений, когда они отсоединены.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Модульная конструкция позволяет использовать широкий спектр конфигураций портов.
Внешнее кольцевое уплотнение указывает, полностью ли изделие подсоединено, предотвращая таким образом случайное отсоединение и защищая соединение от грязи.
Поверхность уплотнения корпуса ниппеля защищена резьбовой втулкой.
Высокая сопротивляемость ударам давления.
Компактная конструкция.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 450 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 378л./мин.
Уплотнения: NBR
Сферы применения: машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | B | D | E | F | G | H | ID ISO | K | L | N | P | Q | А | вес, кг | М | Часть |
| 809509023 | Stucchi | 46,0 | 86,5 | 48x3 SP | - | 154,7 | 50,0 | 1" | 30,2 | 20 | 55,0 | 55,0 | - | M42x2 30S | 0,71 | - | Ниппель |
Характеристики
Размер M фитинги Каст
-
Размер A БРС Текст
M42x2 30S
Размер B
46,0
Размер D (мм) для БРС
86,5
Вес без упаковки, кг
0,71
Порядковый номер таблицы
Ниппель
Размер F
-
Размер E
48x3 SP
Размер K
30,2
Длина БРС в сборе
154,7
Размер БРС
1"
Размер H для БРС
50,0
Размер L (мм)
20
Размер Q
-
Размер N
55,0
Размер P
55,0
